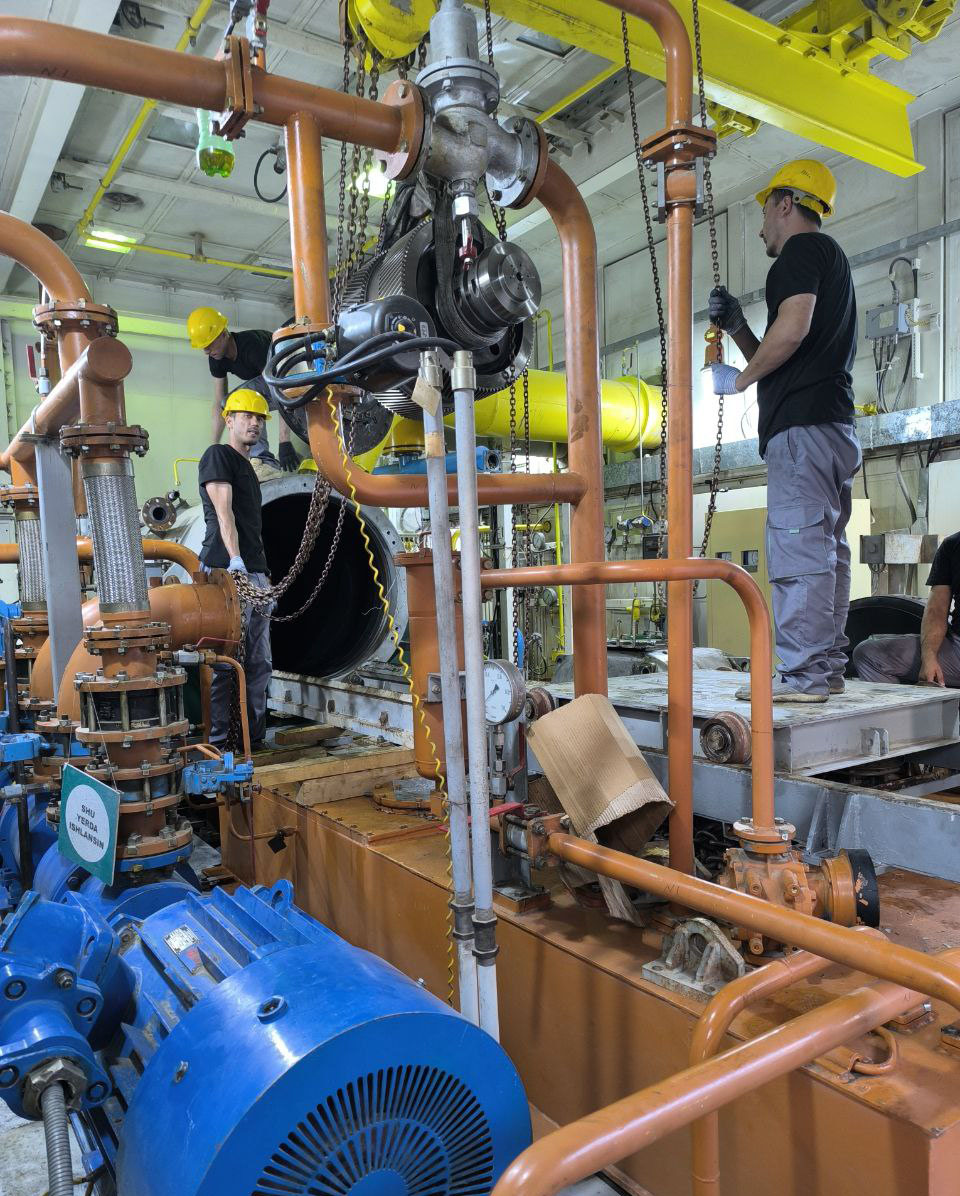

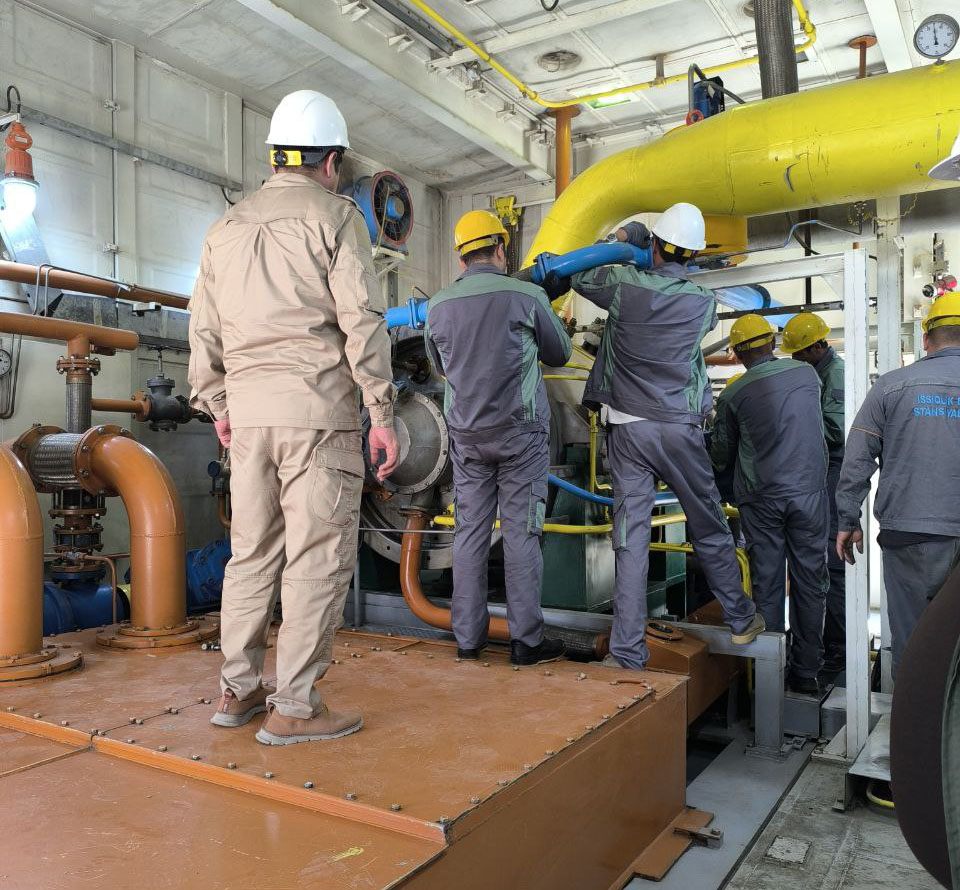

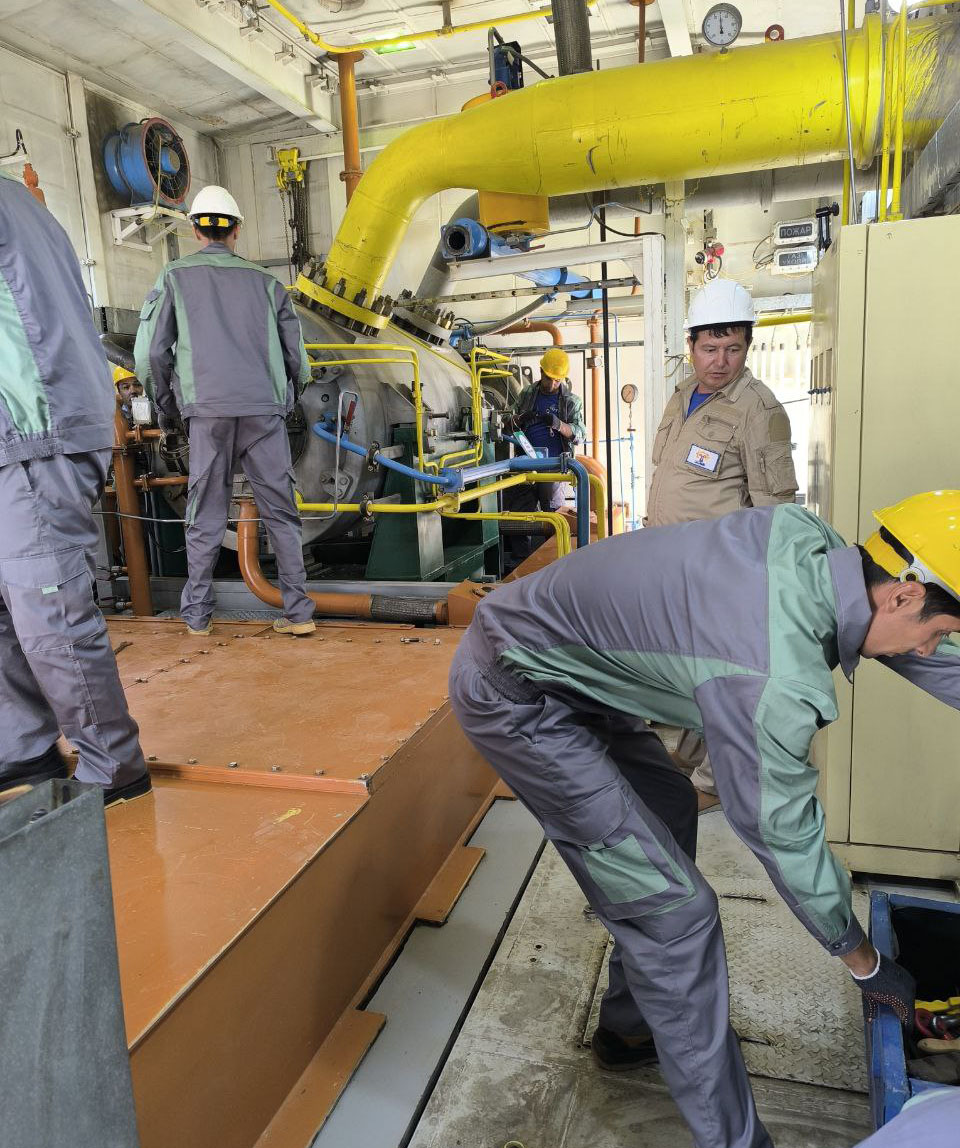

Navoiy IES da EKA-Ts-8/12-49M1 gaz kuchaytirgich kompressor blokini kapital ta'mirlandi
"Buyurtmachi" Navoiy IES va "Pudratchi" KAMRONENERGOSERVIS MChJ 2025-yil 28-iyuldagi 10/25-sonli shartnoma doirasida EKA-Ts-8/12-49M1 gaz kuchaytirgich kompressor blokini kapital ta'mirlash jarayonida quyidagi ishlar bajarildi:
IFC kompressor korpusining yuqori qismi:
1. Kompressor korpusining yuqori qismi demontaj qilingan.
2. Kompressor korpusining yuqori qismining barcha qismlari tozalangan.
3. Materialning navini aniqlash uchun kompressor korpusining yuqori qismining spektral tahlili o'tkazildi.
4. Kompressor korpusining yuqori qismining birikmasi bo'ylab nuqsonli joylarda sirt qoplamasi amalga oshirildi , so'ngra mexanik ishlov berildi.
5. Qo'g'irchoqlar uchun o'rnatilgan qismlar (ishlatilgan) nuqsonlarni bartaraf etishdan oldingidek, ichki diametr bo'ylab toza burg'ulanadi.
6. 1-bosqich pervanesi oldidagi o'rnatilgan qismlar (ishlatilgan) ichki diametr bo'ylab, nuqsonlarni bartaraf etishdan oldingidek toza tarzda zeriktiriladi.
7. Qo'g'irchoqlar orqasidagi o'rnatilgan qismlar (ishlatilgan) nuqsonlarni olib tashlashdan oldingidek, ichki diametr bo'ylab tozalab burg'ulanadi.
Bosish podshipnigi korpusi:
1. Bosish podshipniklari prokladkalarining (5 dona) babbitt qatlamini ta'mirlash loyiha hujjatlariga muvofiq amalga oshirildi.
2. Bosish podshipniklari prokladkalarining (20 dona) babbitt qatlamini ta'mirlash loyiha hujjatlariga muvofiq amalga oshirildi.
3. Loyiha hujjatlariga muvofiq yangi podshipnik korpusi yostiqchalari (4 dona) ishlab chiqarildi va almashtirildi.
4. Loyiha hujjatlariga muvofiq tormoz kolodkalari o'rnatgichlari uchun yangi muhrlovchi halqalar (2 dona) ishlab chiqarildi va almashtirildi.
5 .Loyiha hujjatlariga muvofiq prokladkalar uchun yangi pinlar (5 dona) tayyorlandi va almashtirildi.
6. Loyiha hujjatlariga muvofiq yostiqchalarni mahkamlash uchun yangi M8 vintlar (16 dona) ishlab chiqarildi va almashtirildi.
Rulman qo'shimchasi korpusi:
1. Tayanch podshipnik prokladkalarining (5 dona) babbitt qatlamini ta'mirlash loyiha hujjatlariga muvofiq amalga oshirildi.
2. Loyiha hujjatlariga muvofiq yangi podshipnik korpusi yostiqchalari (4 dona) ishlab chiqarildi va almashtirildi.
3. Loyiha hujjatlariga muvofiq tormoz kolodkalari o'rnatgichlari uchun yangi muhrlovchi halqalar (2 dona) ishlab chiqarildi va almashtirildi.
4. Loyiha hujjatlariga muvofiq prokladkalar uchun yangi pinlar (5 dona) tayyorlandi va almashtirildi.
5. Loyiha hujjatlariga muvofiq yostiqchalarni mahkamlash uchun yangi M8 vintlar (16 dona) ishlab chiqarildi va almashtirildi.
Bosish bo'yinturug'i bilan podshipnik korpusi:
1.Ichki diametr rulman qobig'iga mos kelish uchun zerikib olingannuqsonlarni olib tashlash (ellips, konus).
2. Loyiha hujjatlariga muvofiq ulagich uchun yangi pinlar (2 dona) tayyorlandi va almashtirildi.
3. Loyiha hujjatlariga muvofiq yangi M16 shtiftlari va ular uchun gaykalar (8 dona) ishlab chiqarildi va almashtirildi.
Qo'llab-quvvatlovchi qavsli podshipnik korpusi:
1.Ichki diametr rulman qobig'iga mos kelish uchun zerikib olingannuqsonlarni olib tashlash (ellips, konus).
2. Loyiha hujjatlariga muvofiq ulagich uchun yangi pinlar (2 dona) tayyorlandi va almashtirildi.
3. Loyiha hujjatlariga muvofiq yangi M16 shtiftlari va ular uchun gaykalar (4 dona) ishlab chiqarildi va almashtirildi.
Bosish diskining itarish prokladkalari uchun korpus:
1. Ta'mirlash jarayonida itarish diskining itarish maydonchalari uchun mavjud korpus ishlatilgan.
2. Loyiha hujjatlariga muvofiq yangi kuzov yostiqchalari (3 dona) ishlab chiqarildi va almashtirildi.
3.Loyiha hujjatlariga muvofiq, tortish diski uchun yangi faol prokladkalar (6 dona) ishlab chiqarildi va almashtirildi.
Supercharger rotori EKA-Ts-8/12-49M1 :
1. 7 ta rotorli g'ildiraklarning tashqi va ichki yuzalari tozalandi.
2. Yashirin nuqsonlar mavjudligi uchun barcha 7 ta ishlaydigan g'ildiraklarning markaziy boshqaruvi amalga oshirildi.
3. Materialning navini aniqlash uchun valning spektral tahlili o'tkazildi.
4. Yashirin nuqsonlarni aniqlash uchun milning ultratovush tekshiruvi o'tkazildi.
5. Yarim muftani o'rnatish uchun val jurnali payvandlandi, so'ngra loyiha hujjatlariga muvofiq issiqlik bilan ishlov berildi va tokarildi.
6. Qopqoq disklari halqalaridagi va pervanellarning markaziy qismidagi (7 dona) labirint muhrlari uchun qo'nish diametrlari tozalandi va keyin sayqallandi.
7. Val rulosi ikkala tomonda, oxirgi muhrlar ostida va labirint vtulkalari ostida podshipniklarni joylashtirish uchun sayqallangan.
8. Valning tirgagi yarim muftaga mos kelishi uchun yonbag'irlangan.
9. Materialning navini aniqlash uchun yarim birikmaning spektral tahlili o'tkazildi.
10. Yarim mufta ichki diametr va toj o'rindig'ining oxirgi qismi bo'ylab payvandlangan, so'ngra issiqlik bilan ishlov berilgan.
11. Yarim mufta loyiha hujjatlariga muvofiq ishlov berildi.
12. Yarim muftali kalitlarni (2 dona) ta'mirlash jarayonida mavjudlari ishlatilgan.
13. Mavjud toj axloqsizlikdan tozalandi va ta'mirlash paytida ishlatildi.
14. Yarim mufta tomonidagi (o'ngda) muhrlovchi tishli gilza tozalandi va ta'mirlash vaqtida ishlatildi.
15. Ta'mirlash paytida itarish diskining yon tomonidagi (chapda) muhrlovchi tishli gilza tozalandi va ishlatildi.
16. Ishchi yuzalarning uchlari bo'ylab itarish diskini silliqlash amalga oshirildi;
17. Loyiha hujjatlariga muvofiq tortish diski uchun yangi askar tayyorlandi va almashtirildi.
18. Linza barcha korroziya yo'qolguncha ichki konussimon yuzasi bo'ylab ishlov berildi va qolgan qismlar tozalandi va sayqallandi.
19. Shilliq qavatlardagi linzalarni o'rnatish gaykasidagi tirqishlar tozalandi.
20. Ta'mirlash paytida, linzalarni o'rnatish gaykasi ostida mavjud qulflash yuvish vositasi ishlatilgan.
21. SPCh labirint muhrlari tozalandi
2 2. Barcha labirint muhrlari SPC korpusining ishlov berilgan qo'shimchalariga muvofiq tekshirildi.
2 3. Rotor yig'ilgan.
2 4. Rotor yig'ilgandan so'ng, barcha o'rnatish diametrlari oqim chiqishi uchun tekshirildi;
25. Rotorning dinamik muvozanatlashuvi amalga oshirildi .
26. Rotor oldindan SPC korpusining yuqori qismiga joylashtirilgan.
225GTS2-135/12-50M1245 (№1) kompressoridan val - ko'paytirgich g'ildiragi :
1. Barcha val jurnallari ikkala tomondagi podshipniklarga mos kelishi uchun sayqallangan.
2. Bosish diski sayqallangan.
2. Ko'paytirgich vali va g'ildirakning dinamik muvozanatlashuvi amalga oshirildi.
225GTS2-135/12-50M1245 (1-sonli) kompressordan multiplikatorning val - tishli mexanizmi :
1. Tishli valdagi valning barcha jurnallari sayqallangan.
2. Ko'paytirgich vali va tishli g'ildirakning dinamik muvozanatlashuvi amalga oshirildi.
225GTS2-135/12-50M1245 (№ 2) kompressoridan val - ko'paytirgich g'ildiragi :
1. O'q g'ildiragining barcha jurnallari sayqallangan.
2. Ko'paytirgich vali va g'ildirakning dinamik muvozanatlashuvi amalga oshirildi.
225GTS2-135/12-50M1245 (№ 2) kompressoridan multiplikatorning val - tishli mexanizmi :
1. Ko'paytirgich vali va tishli g'ildirakning dinamik muvozanatlashuvi amalga oshirildi.
Yuqoridagi barcha ta'mirlash ishlari tugagandan so'ng, kompressor rotorini SPC korpusi bilan yakuniy yig'ish, shuningdek, multiplikatorning reduktor juftligini yig'ish amalga oshirildi va ta'mirlangan uskunalar "Navoiy IES" AJ ishlab chiqarish maydonchasida Buyurtmachiga topshirildi.
IFC kompressor korpusining yuqori qismi:
1. Kompressor korpusining yuqori qismi demontaj qilingan.
2. Kompressor korpusining yuqori qismining barcha qismlari tozalangan.
3. Materialning navini aniqlash uchun kompressor korpusining yuqori qismining spektral tahlili o'tkazildi.
4. Kompressor korpusining yuqori qismining birikmasi bo'ylab nuqsonli joylarda sirt qoplamasi amalga oshirildi , so'ngra mexanik ishlov berildi.
5. Qo'g'irchoqlar uchun o'rnatilgan qismlar (ishlatilgan) nuqsonlarni bartaraf etishdan oldingidek, ichki diametr bo'ylab toza burg'ulanadi.
6. 1-bosqich pervanesi oldidagi o'rnatilgan qismlar (ishlatilgan) ichki diametr bo'ylab, nuqsonlarni bartaraf etishdan oldingidek toza tarzda zeriktiriladi.
7. Qo'g'irchoqlar orqasidagi o'rnatilgan qismlar (ishlatilgan) nuqsonlarni olib tashlashdan oldingidek, ichki diametr bo'ylab tozalab burg'ulanadi.
Bosish podshipnigi korpusi:
1. Bosish podshipniklari prokladkalarining (5 dona) babbitt qatlamini ta'mirlash loyiha hujjatlariga muvofiq amalga oshirildi.
2. Bosish podshipniklari prokladkalarining (20 dona) babbitt qatlamini ta'mirlash loyiha hujjatlariga muvofiq amalga oshirildi.
3. Loyiha hujjatlariga muvofiq yangi podshipnik korpusi yostiqchalari (4 dona) ishlab chiqarildi va almashtirildi.
4. Loyiha hujjatlariga muvofiq tormoz kolodkalari o'rnatgichlari uchun yangi muhrlovchi halqalar (2 dona) ishlab chiqarildi va almashtirildi.
5 .Loyiha hujjatlariga muvofiq prokladkalar uchun yangi pinlar (5 dona) tayyorlandi va almashtirildi.
6. Loyiha hujjatlariga muvofiq yostiqchalarni mahkamlash uchun yangi M8 vintlar (16 dona) ishlab chiqarildi va almashtirildi.
Rulman qo'shimchasi korpusi:
1. Tayanch podshipnik prokladkalarining (5 dona) babbitt qatlamini ta'mirlash loyiha hujjatlariga muvofiq amalga oshirildi.
2. Loyiha hujjatlariga muvofiq yangi podshipnik korpusi yostiqchalari (4 dona) ishlab chiqarildi va almashtirildi.
3. Loyiha hujjatlariga muvofiq tormoz kolodkalari o'rnatgichlari uchun yangi muhrlovchi halqalar (2 dona) ishlab chiqarildi va almashtirildi.
4. Loyiha hujjatlariga muvofiq prokladkalar uchun yangi pinlar (5 dona) tayyorlandi va almashtirildi.
5. Loyiha hujjatlariga muvofiq yostiqchalarni mahkamlash uchun yangi M8 vintlar (16 dona) ishlab chiqarildi va almashtirildi.
Bosish bo'yinturug'i bilan podshipnik korpusi:
1.Ichki diametr rulman qobig'iga mos kelish uchun zerikib olingannuqsonlarni olib tashlash (ellips, konus).
2. Loyiha hujjatlariga muvofiq ulagich uchun yangi pinlar (2 dona) tayyorlandi va almashtirildi.
3. Loyiha hujjatlariga muvofiq yangi M16 shtiftlari va ular uchun gaykalar (8 dona) ishlab chiqarildi va almashtirildi.
Qo'llab-quvvatlovchi qavsli podshipnik korpusi:
1.Ichki diametr rulman qobig'iga mos kelish uchun zerikib olingannuqsonlarni olib tashlash (ellips, konus).
2. Loyiha hujjatlariga muvofiq ulagich uchun yangi pinlar (2 dona) tayyorlandi va almashtirildi.
3. Loyiha hujjatlariga muvofiq yangi M16 shtiftlari va ular uchun gaykalar (4 dona) ishlab chiqarildi va almashtirildi.
Bosish diskining itarish prokladkalari uchun korpus:
1. Ta'mirlash jarayonida itarish diskining itarish maydonchalari uchun mavjud korpus ishlatilgan.
2. Loyiha hujjatlariga muvofiq yangi kuzov yostiqchalari (3 dona) ishlab chiqarildi va almashtirildi.
3.Loyiha hujjatlariga muvofiq, tortish diski uchun yangi faol prokladkalar (6 dona) ishlab chiqarildi va almashtirildi.

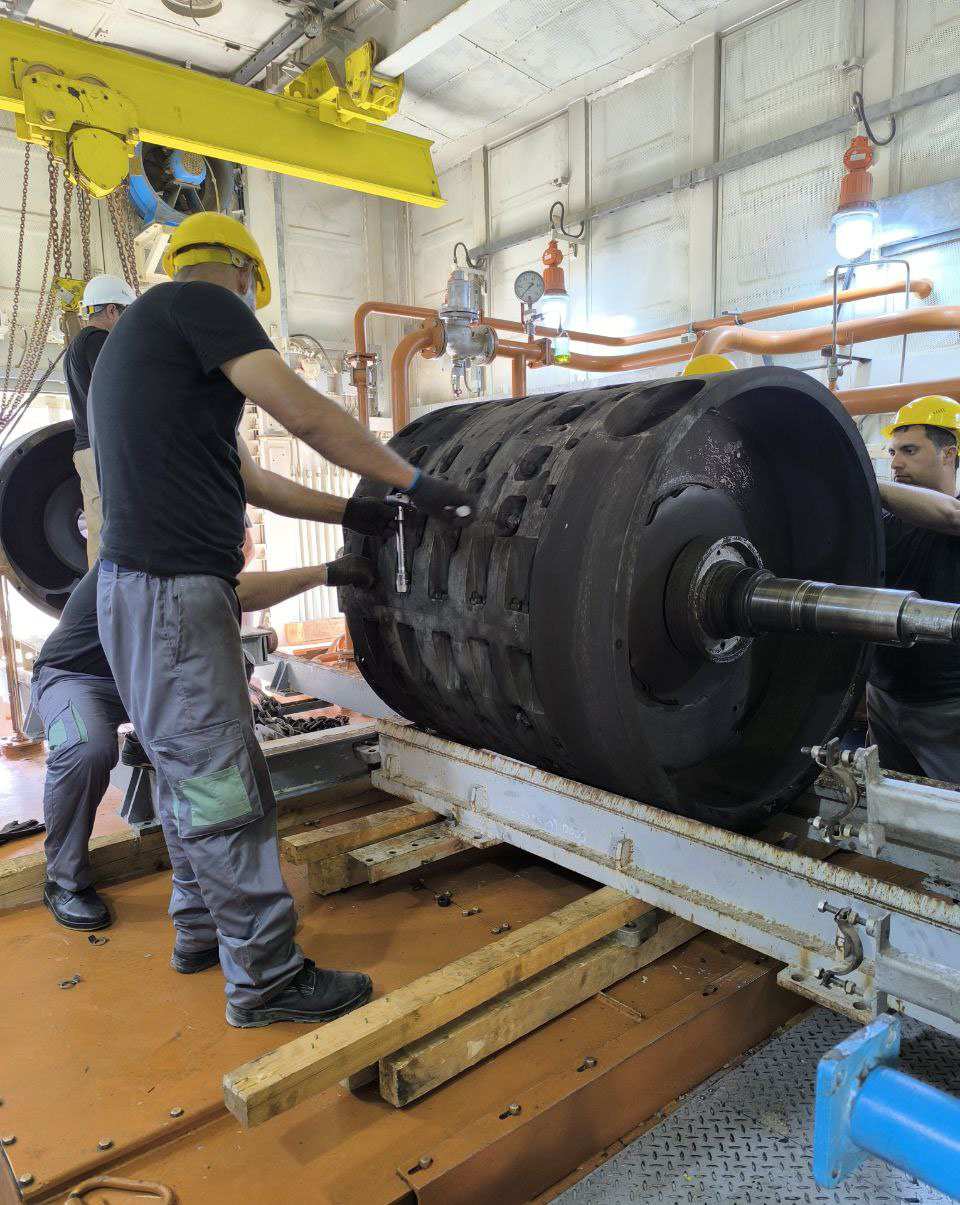

Supercharger rotori EKA-Ts-8/12-49M1 :
